LGT-108 ロジツール 交流電圧計  量産中

製品詳細
型番 LGT-108
商品名 ロジツール 交流電圧計
品目 USB接続型交流電圧測定器
付属品

●梱包内容
 LGT-108本体 1台
 ACアダプター(P-200C) 1個
 USBケーブル(A-B) 1本
 測定用プローブ (赤、黒 各1本) 1本
●付属内容(ダウンロード
 取扱説明書
 USBドライバ
 コントロールソフト(LgtControl)

対応OS Windows7 32ビット Windows7 64ビット Windows8 32ビット Windows8 64ビット Windows10 32ビット Windows10 64ビット Windows11

※64ビットOSで使用するには、64ビットOSに対応した本体が必要です。

詳しくは、お知らせ「USB製品の64ビットWindowsOS対応品販売開始のお知らせ」を参照ください。

※ 弊社WEBダウンロードで公開終了した旧OSのソフトウェアの提供をご希望の場合は、
技術サポートまで問い合わせください。
※ 旧バージョンドライバは、本ページ下部よりダウンロードできます。

価格 84,480円(税込)

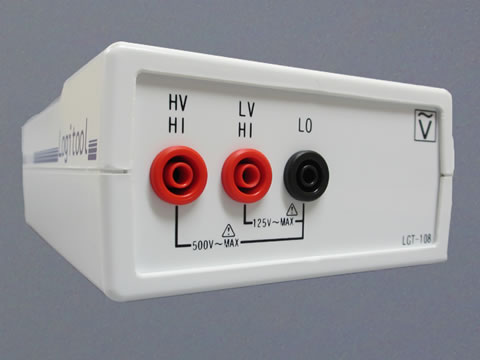

画像をクリックすると拡大表示します。

製品概要

<ロジツール特長>
・PC接続して使用するので、測定データを簡単に取得、表示、保存する事ができます。
・コンパクトな設計なので場所をとらず、PCの近くで手軽に使用できます。

<製品特長>
・真の実効値測定可能。
・高電圧測定レンジの入力インピーダンスは30MΩ以上。

測定仕様

測定範囲 AC 500V RMS ※ 1
最低振幅電圧 AC 5V RMS(レンジフルスケールの10%)
最小分解能 2mV RMS
入力インピーダンス 低圧入力レンジ:10kΩ以上、高圧入力レンジ:30MΩ以上
測定精度(温度範囲) ・低圧入力レンジ
10~50Hz ±2.25%rdg ±800dgt(TA=0~40℃)
50~10kHz ±2.1%rdg ±800dgt(TA=0~40℃)
10k~100kHz ±6.8%rdg ±800dgt(TA=0~40℃)
・高圧入力レンジ
50、60Hz ±2.1%rdg ±1000dgt(TA=0~40℃)
インターバル MAX10回/秒 ※ 2
最大表示桁数 5桁
測定レンジ 低圧入力レンジ:1~2、高圧入力レンジ:3

※ 1 クレストファクタ3及び、最大入力電圧を超えない範囲。

  理論上はLV:500kHzまで測定可能ですが、精度保証はしておりません。

※ 2 複数接続した場合、接続するPCのスペック、無線通信の場合は最大の速度で取得できない場合があります。

一般仕様

入力端子 φ4バナナジャック用ターミナル
電源電圧 ACアダプタ(型番:P-200)
INPUT:AC100V 50/60Hz
OUTPUT:DC12V 500mA以下(Center:-)
(バッテリーの場合 1.5V単三形乾電池4本)
消費電力 13VA以下
仕様温度範囲 0~50℃(結露なきこと)
外形寸法 120W × 170D × 60H(突起部を除く)
重量 約 550g(ACアダプター、バッテリー含まず)

レンジ仕様

レンジ LV(50V RMS) LV(125V RMS) HV(500V RMS)
レンジ番号 1 2 3
測定範囲 5~50V RMS 12.5~125V RMS 50~500V RMS
入力インピーダンス 10kΩ以上 10kΩ以上 30MΩ以上
最大表示 50.000 125.00 500.00
最小分解能 2mV RMS 5mV RMS 20mV RMS
UPレベル 49V RMS ----- -----
DOWNレベル ----- 45V RMS -----
